受风场、日照、材质导热与绿化模拟与评价,给予建筑设计方案的改善建议。空气温度热量来源主要为太阳幅射经地面吸收后传至空气之中,藉由模拟太阳幅射及风场流动对基地环境形成的温度场做分析,并给予建筑设计方案的改善建议。
三相邻高层建筑温热环境

解析概要



  本案采进行风环境、湿度及外壳热幅射等进行CFD环境评估。建物周边环境模拟提供业主了解在更新前的建物配置与周边的环境关系,使业主在动工前就先得知此处风场的流动情况,协助城市总体规划。
  更新后的建筑方案模拟,可了解基地竣工后的周边环境,包含风场环境、湿度环境以及建材热幅射等,藉此提供设计者做修正方案改善的依据,以提升居民的生活环境质量。
  除此之外,使用WindPerfectDX分析建築設計项目包含还有:
  -澳门关闸口岸既周边环境 - 总体概念性城市设计
  -北京丽泽金融商务区 - 绿色建筑评价
  -台湾地区台南市东区 - 建案风环境模拟解析辅助建筑设计

解析目的



  更新前建案基地范围内建筑排列密集,且与南方建筑群同为低楼层建筑,风场较弱。更新后本案建物高层导引大楼风补充至地面风场,提高地面风场。
  新建物的加入能增加地面风场的流动,提高整体的舒适性。

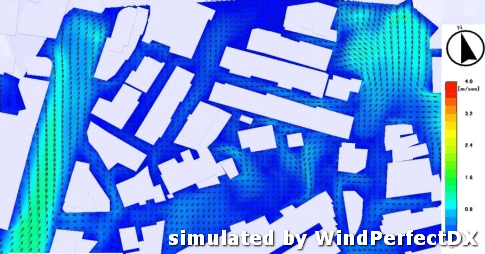

更新前平面风速分布

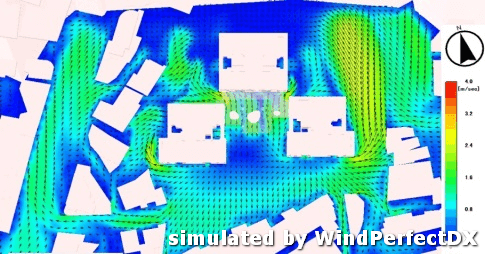

更新后平面风速分布

解析內容



  模拟温度时间为下午两点,此时西侧为向阳面,屋顶露台为此时温度最高之处,北侧与东侧则是背光面,不受到阳光照射,温度较无明显差异。
  建筑材质的更换使得更新前后平均温度下降,二楼露台花园的设计能有效地使温度降低并且能美化外观,同时也建议对屋顶露台做相同的设计,降低屋顶表面温度,并能减少屋顶的高热传至屋顶下方楼层,对室内温度能达到更有效地降温。

  高层建筑帮助面积较小的地块在保证容积率的同时提升地面空间宽敞度,并且大楼风在地面风速接近0的情况下是可以起到带动整体风环境流动的积极作用。更新后的整体风速不仅比更新前整体提高平均1-2m/s。东侧过道处以及贴建筑转角处风场略有因缩流效应速度骤然升高的情况,补充背风侧风场,使整体风速相对均匀,风场分布情况较更新前更能为大家带来舒适度。另外通过更换建筑材料、增设屋顶花园的方式来降低建物温度,首先能减少建筑自身能耗,其次降低对周边环境的热辐射,有助于维持周边环境温度为人带来的舒适度。

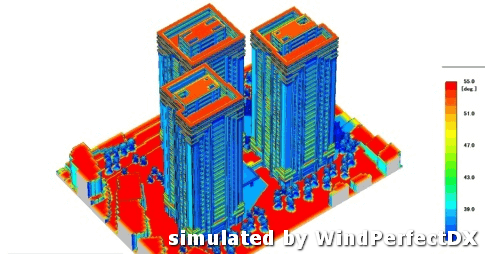

更新前表面外壳热幅射分布

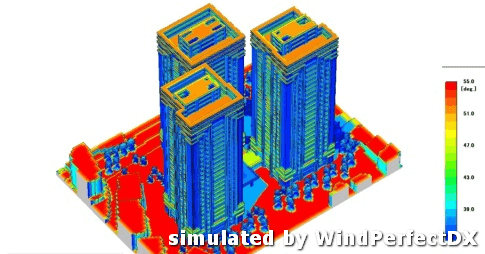

更新后表面外壳热幅射分布
