藉由将外部风场导入室内之中,增加自然通风效率以减少机械通风的能源消耗,为此进行室内外自然通风模拟,可有效率地找出影响自然通风的重点设计,改善自然通风效率。
世界遗产会安古建筑通风解析

解析概要



  CFD模拟及风洞试验表明:当风吹向建筑时,因受到建筑的阻挡,会在建筑的迎风面产生正压。而当气流绕过建筑的各个侧面及背面,会在相应位置产生负压。
  室内外自然通风利用建筑的迎风面和背风面之间的压力差实现空气的流通,这些会与压力差的大小与建筑的形式、建筑与风的夹角以及建筑周围的环境有关;并加上合理的室内构造布局才可最终实现良好的室内外自然通风。
  会安是越南四个世界文化与自然遗产之一。会安古镇区内的房屋都是古建筑,这些古建筑即使是在赤道附近的炎热地区,也依然可以保持室内凉爽。
解析內容



  通过再现会安古的建筑外观设计,利用建筑CFD软件WindPerfect对古建筑模型实施通风模拟解析了解到,房屋屋顶形状的不同会使风吹进屋内的方式产生很大的差异。
  此案例把古建筑屋顶分成三个不同的形状进行模拟;不改变原本形状的屋顶(现况屋顶)、与原本屋顶形状相反的屋顶(反向屋顶)和把屋顶面积放大的屋顶(大屋顶)。
  模拟结果显示,比起更改形状后的反向屋顶和大屋顶,不改变原本形状的现况屋顶可以更有效的把风引入屋内通风,使屋内保持凉爽。

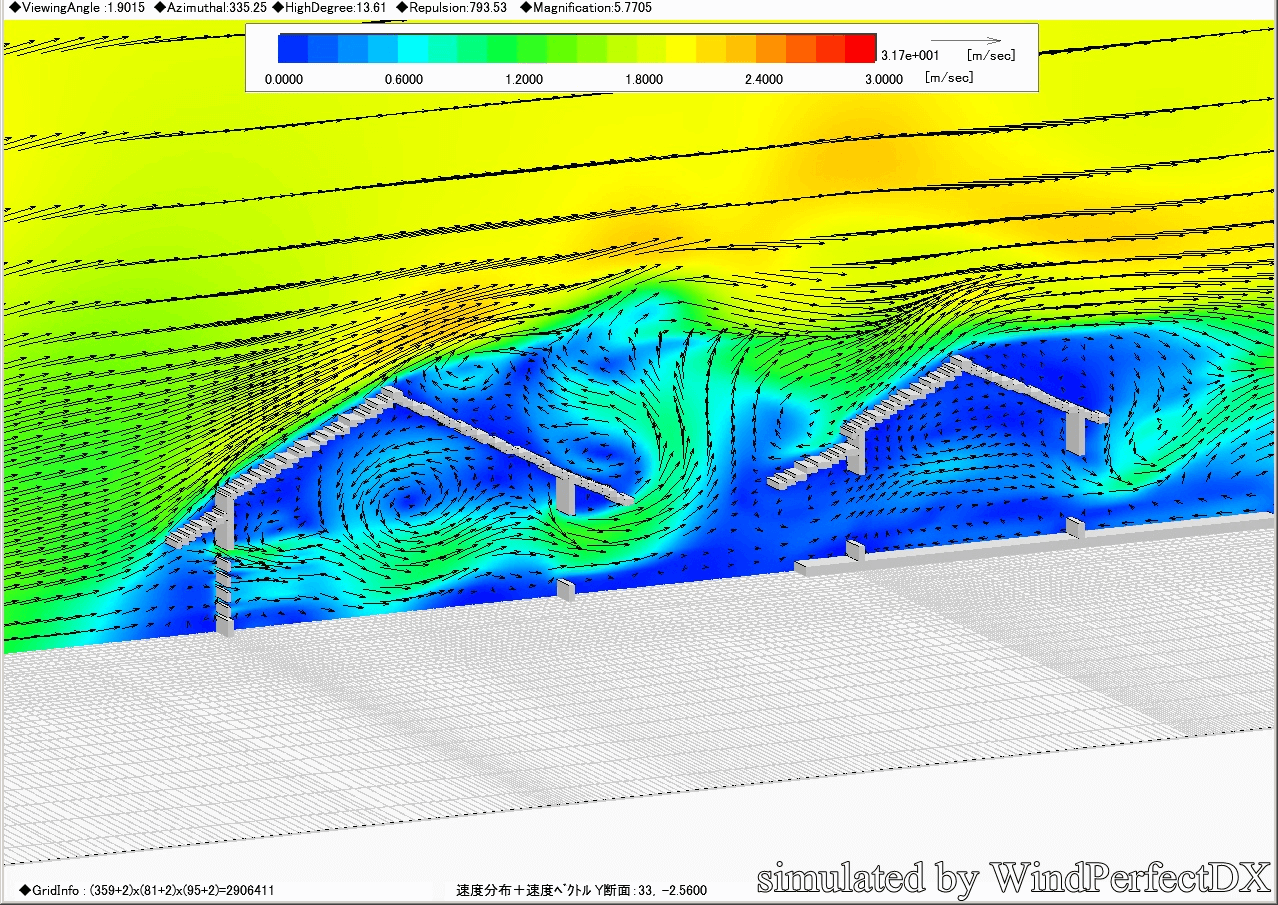

现况屋顶 断面速度分布+速度向量

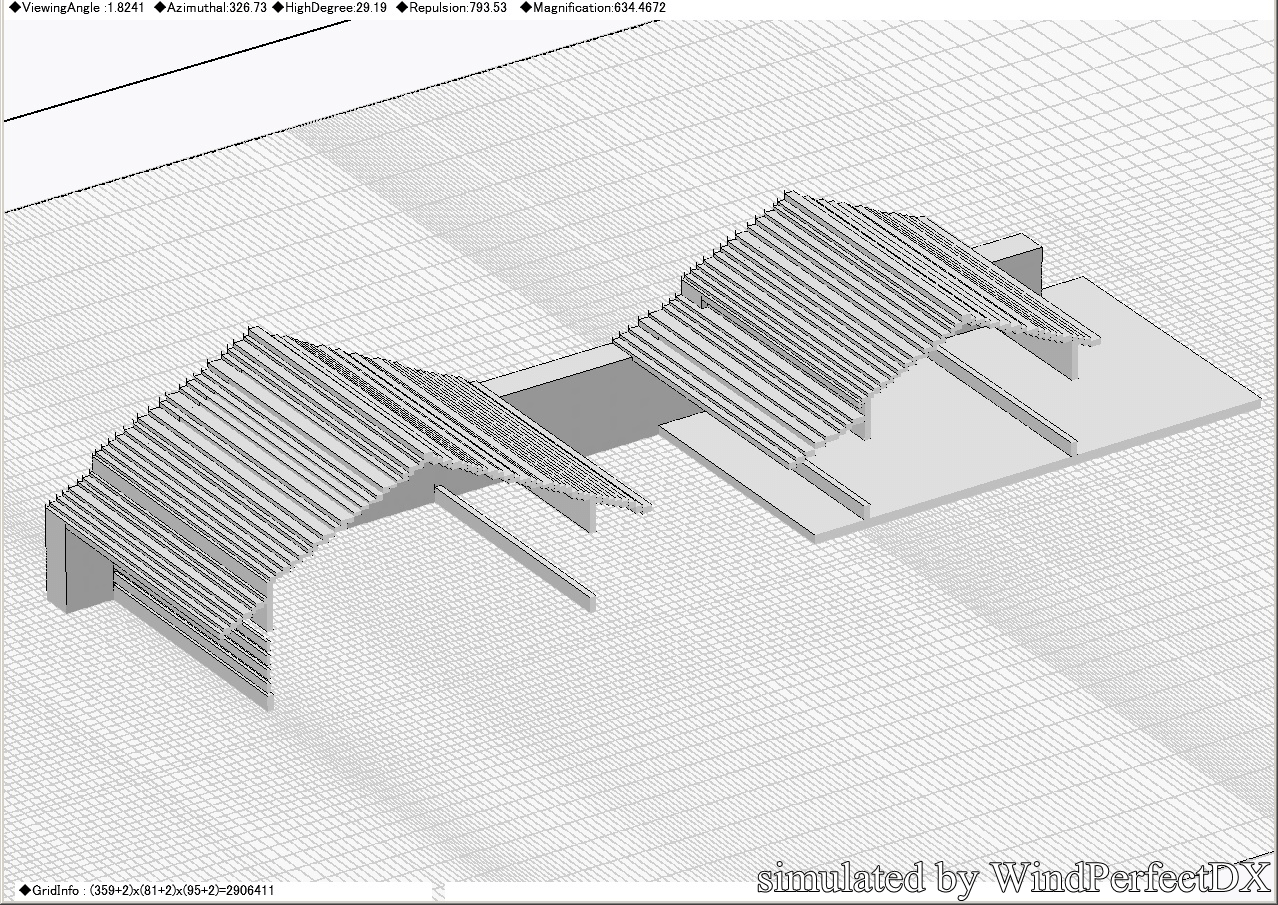

现况屋顶 解析模型图

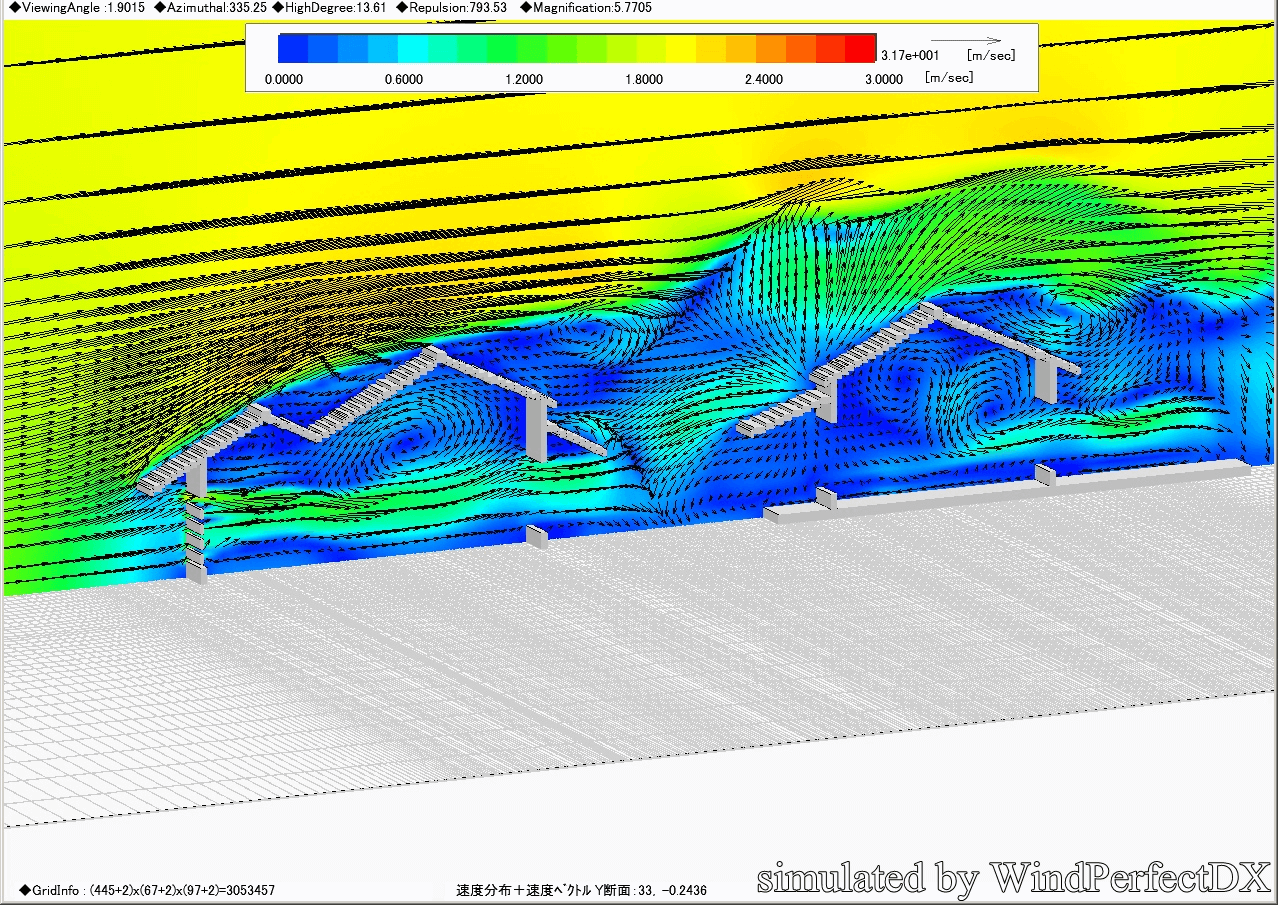

反向屋顶 断面速度分布+速度向量

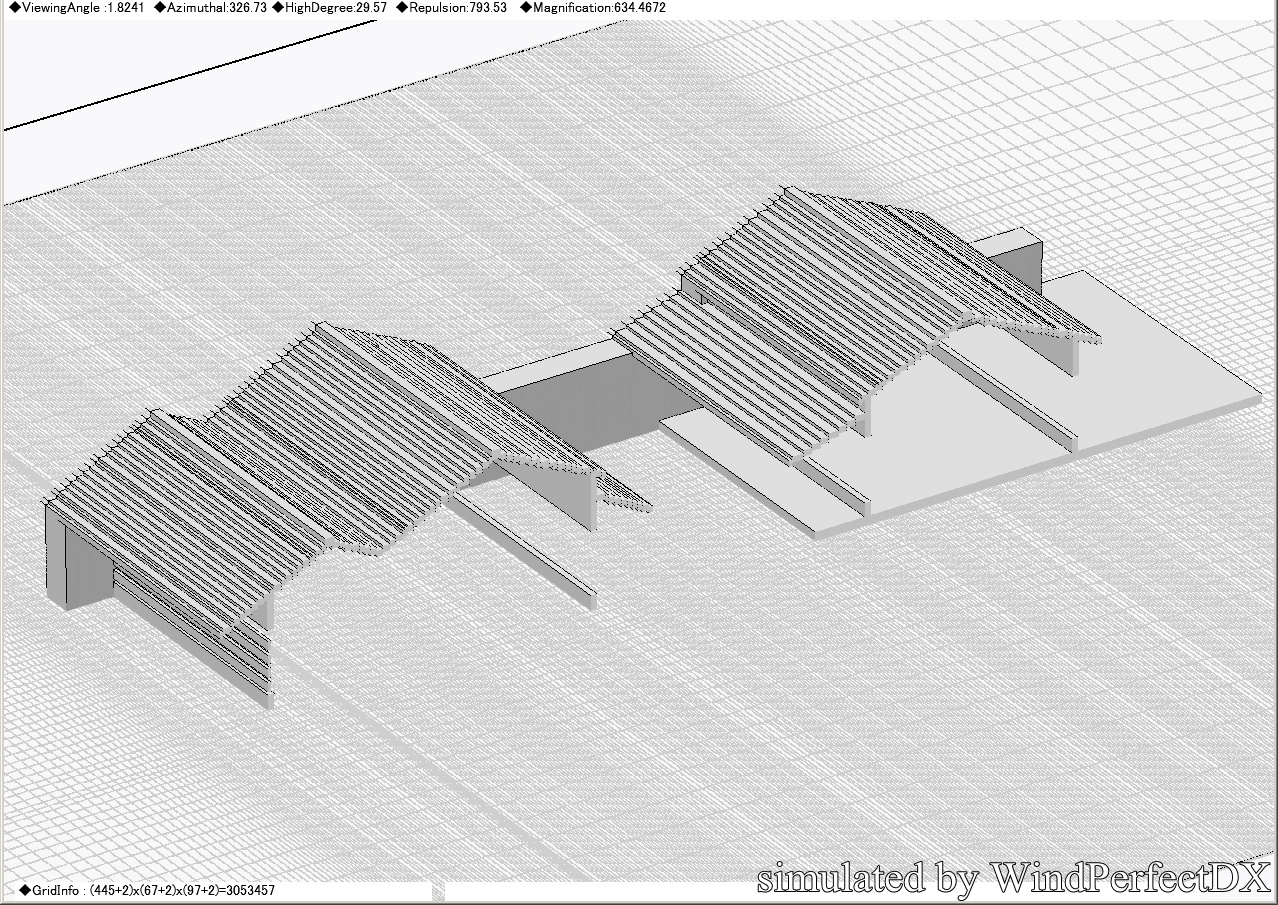

反向屋顶 解析模型图
大屋顶 断面速度分布+速度向量

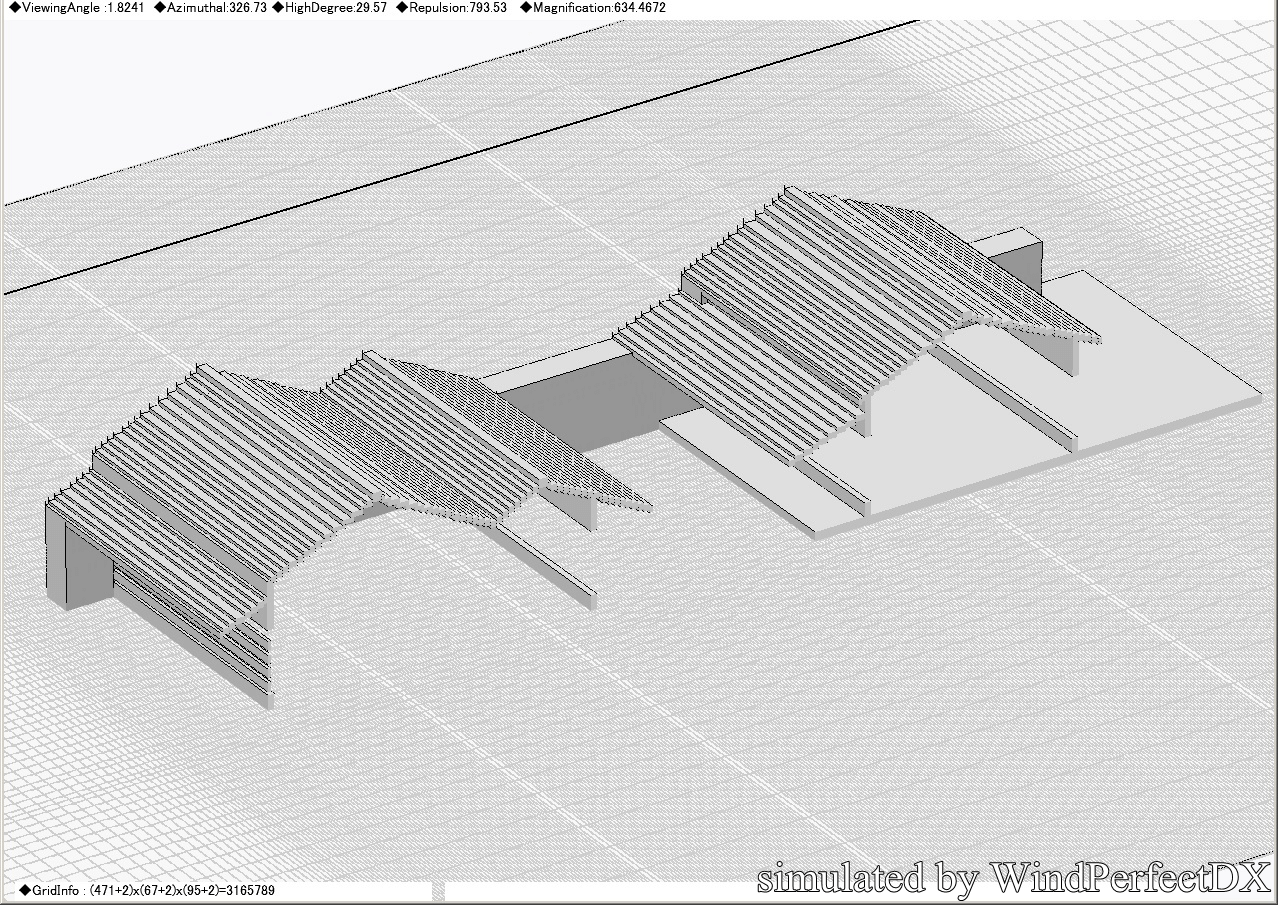

大屋顶 解析模型图

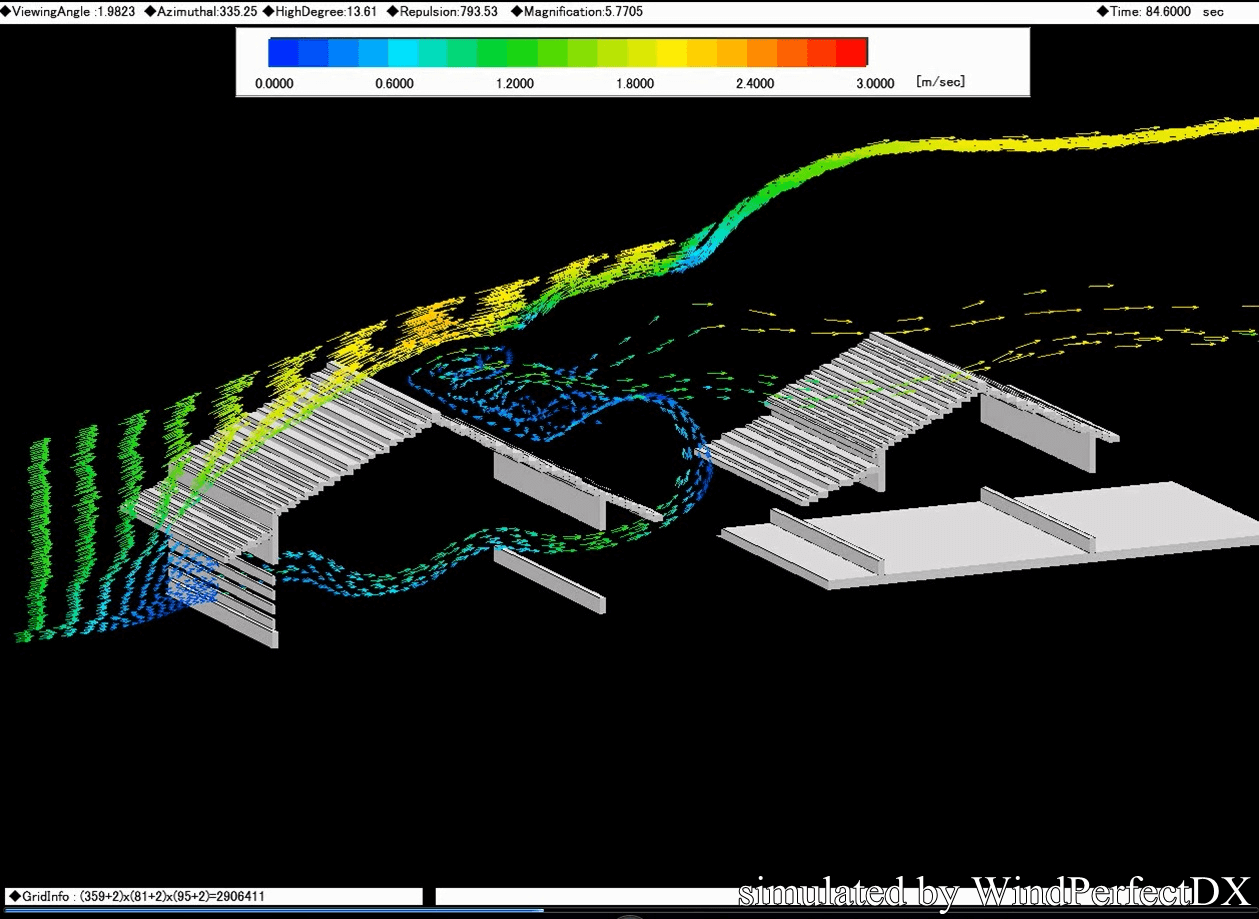

现况屋顶 风场粒子轨迹图(速度向量)

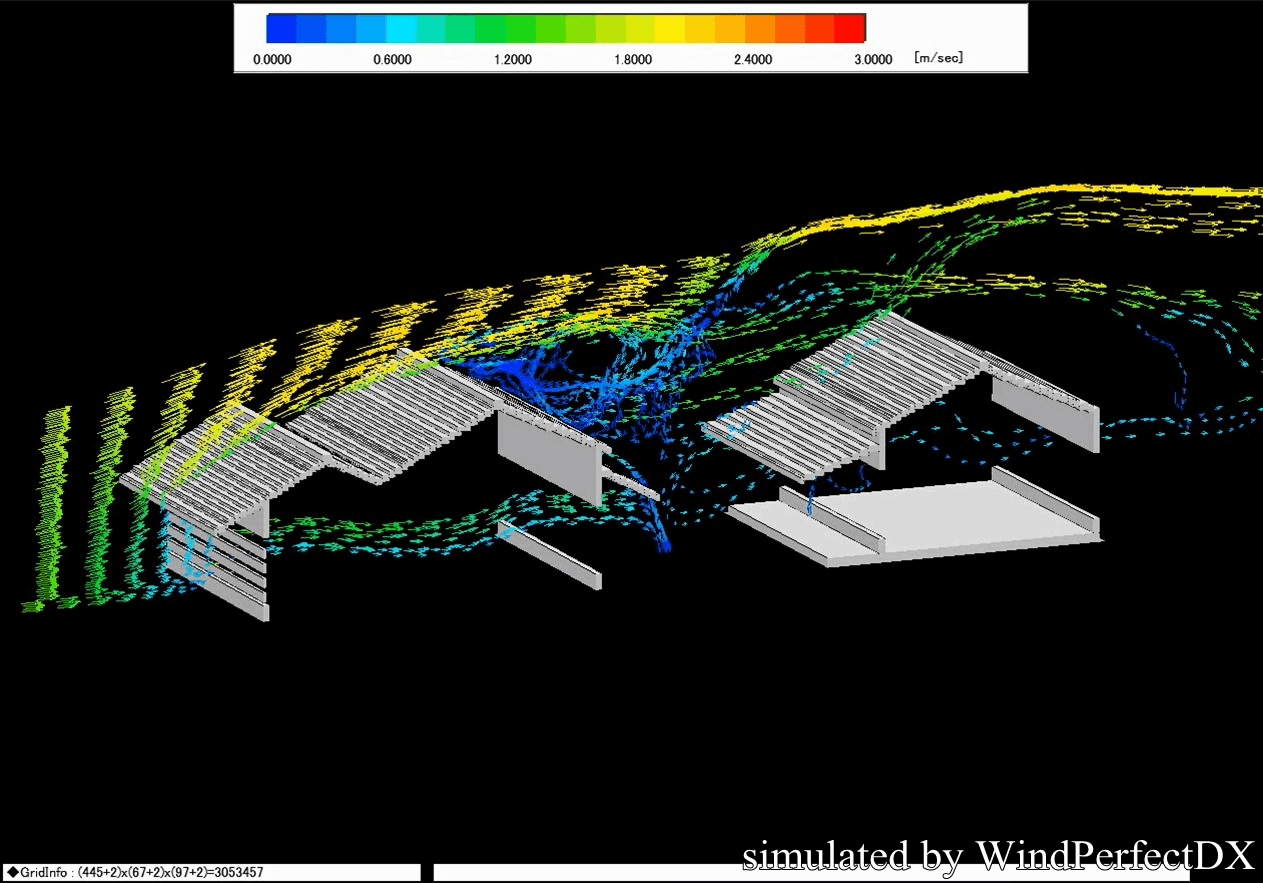

反向屋顶 风场粒子轨迹图(速度向量)

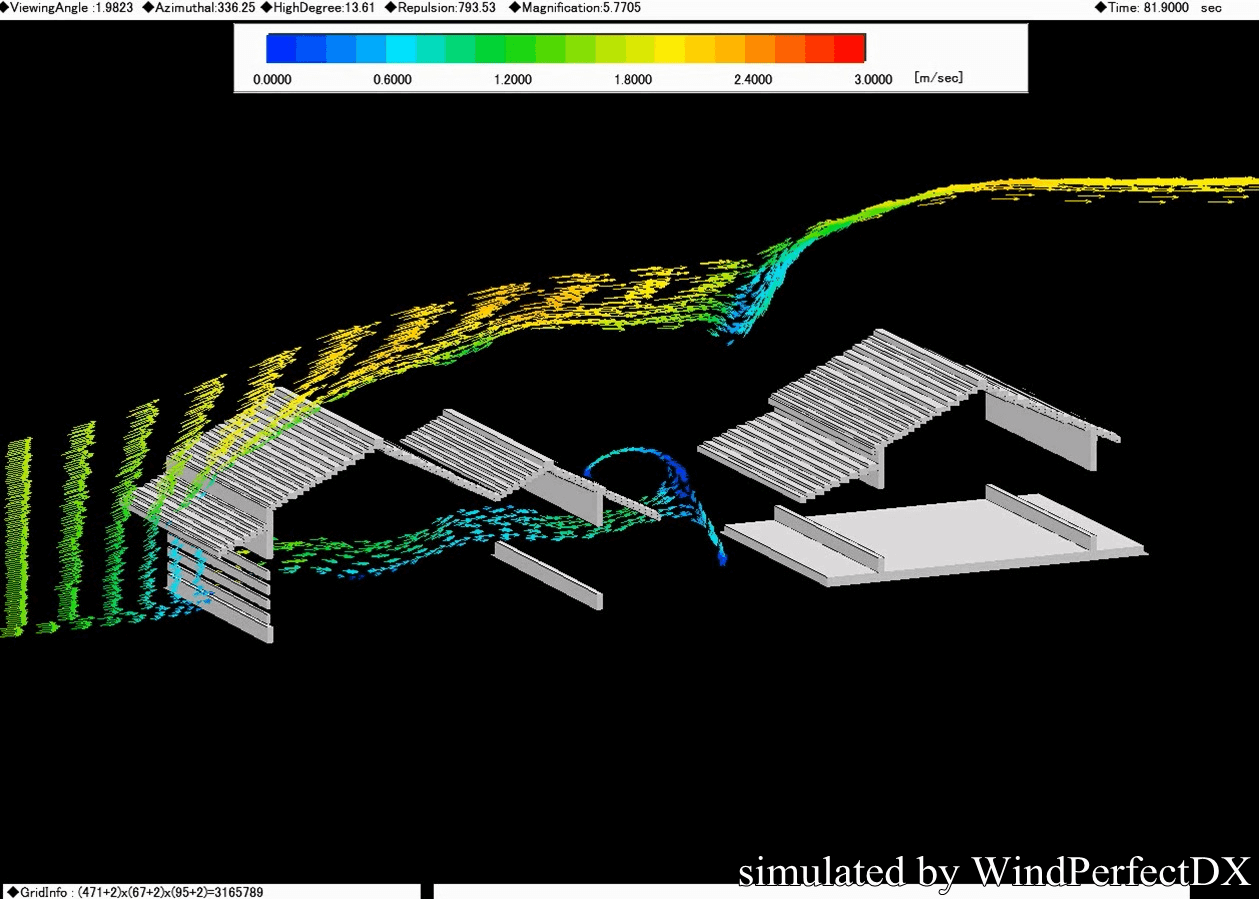

大屋顶 风场粒子轨迹图(速度向量)
